城市地下管线是指城市范围内供水、排水、燃气、热力、电力、通信、广播电视、工业等管线及其附属设施，是保障城市运行的重要基础设施和“生命线”。
城市综合管廊是指在城市地下建造的管线公共隧道，将电力、通信、燃气、给水、热力、排水等两种以上市政管线集中敷设在该隧道内，实施统一规划、设计、施工和维护。综合管廊在日本被称为“共同沟”，在我国亦被称为“共同管道、综合管沟”。日本是目前世界上综合管廊建设最先进的国家。
近年来，随着城市快速发展，地下管线建设规模不足、管理水平不高等问题凸现，一些城市相继发生大雨内涝、管线泄漏爆炸、路面塌陷等事件，严重影响了人民群众生命财产安全和城市运行秩序。为了充分保障管廊内环境安全,需要对其内部环境进行监测,以达到实时、自动监测地下管廊内的环境,其重要性不言而喻。
地下管廊环境监测系统功能
主要涉及到管廊内的温湿度、燃气泄露火险、有害气体积水监测等。
据实际情况,还可能涉及到其它监测。
通过在地下管廊配置相应的传感器及报警器,并通过通信将监测信号从投料口引出到地面上,并通过无线通信(GPRS)传输到监控中心,通过配套的综合管理软件对数据进行分析。通过软件对每个测点的地理位置、测量值或工作状态进行连续采集,如出现异常,系统会自动生成报警,第一时间通知到相关人员,将可能出现的险情消灭在萌芽状态,避免造成大的经济损失及影响管涵的正常工作。
地下管廊环境监测系统测点说明
由于管廊较长,需要选择合适的距离来设置监测点,
1、对于温湿度数据可以对参考200米个测点。
2、对于燃气报警则要针对实现情况选择布的距离要大大缩短(或者选择可
能会发生报警的特殊区域)。
3、对于积水报警则选择低注或易积水区域监测。
4、对于有害气体监测，则要判断具体是什么气体为主，为何产生,如果
是积水(污水)可能会产生恶臭气体等。
5、对于火情报警,按消防标准的话，会很密集,具体到管廊按什么标准,
需要行考虑。

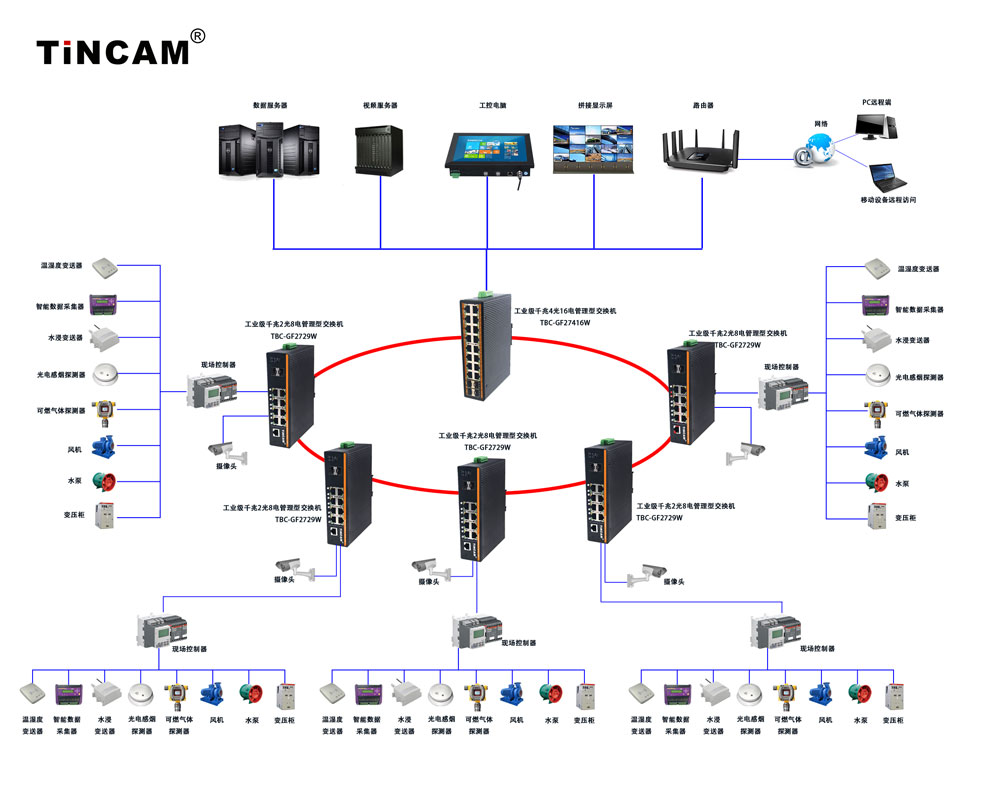

管廊监控系统设计我们采用天博TBC-GF2729W和TBC-GF27416W这两款管理型工业级交换机来进行环网管理设计，设计方案草图如下：
TBC-GF2729W是网管型工业以太网交换机，产品符合FCC、CE、ROHS标准。支持2个千兆光口8个千兆电口，支持一路console口；支持工业现场所需的以太网二层协议，保证通信网络的稳定性；该系列交换机采用低功耗、无风扇设计，确保无噪声干扰，同时支持-40~85℃工作温度和良好的EMC电磁兼容性能，保证在恶劣的工业环境中保持稳定的工作，为工厂自动化，智能交通，视频监控等工业应用领域组建快速稳定的网络终端接入网络提供安全可靠的解决方案。
产品特点
●数据控制：支持802.3X全双工流控，支持网络风暴抑制
●冗余网络：支持STP/RSTP/MSTP，支持ERPS（自愈时间<20ms）
●组播管理：支持IGMP Snooping V1/V2/V3
●VLAN：支持IEEE 802.1Q VLAN，有效隔离广播域
●链路聚合：支持链路静态/动态聚合,提供完善的带宽利用率
●QOS：支持COS\DSCP，4个队列，支持WRR\SP调度模式
●安全管理：支持ACL访问控制列表，支持802.1X，支持用户分级管理
●管理功能：支持WEB、SNMP管理方式
●监控维护：支持端口镜像，接口状态监控，日志管理
●告警功能：支持电源，端口，异常状态继电器输出IP40防护等级
产品参数
产品名称:
管理型工业级交换机
产品型号:
TBC-GF2729W
端口描述:
8个RJ45端口+2个光纤接口
RJ45端口：
10/100/1000M自动侦测，全/半双工MDI/MDI-X自适应
光纤端口：
1000BaseFX端口（SFP插槽）
以太网标准：
IEEE802.3-10BaseT、IEEE802.3u-100BaseTX/100Base-FX、IEEE802.3x-Flow Control、IEEE802.3z-1000BaseLX、IEEE802.3ab-1000BaseTX、IEEE802.1ab逻辑链路发现协议、IEEE802.1D-Spanning Tree Protocol、IEEE802.1w-Rapid Spanning Tree Protoco、APS
IEEE802.1Q -VLAN Tagging、 IEEE802.1p -Class of Service、IEEE802.1X-Port Based Network Access Control等
工作环境：
工作温度：-40～85 °C（-40～185 °F）
储存温度 : -40～85 °C（-40～185 °F）
相对湿度 : 5%～95%(无凝露）
交换机属性：
散热方式：自然冷却，无风扇
应用层级：二层
背板总带宽：5.6Gbps
优先级队列：8
VLAN ID范围：1 ~ 4094
组播主数：512
MAC地址表大小：16 K
包缓冲区大小：8Mbits
交换延迟＜5us
功耗：5W
网络安全：
支持IEEE 802.1x 支持HTTP 支持RADIUS
支持用户分级 支持MAC地址绑定
管理与维护：
支持Console，WEB管理方式
支持SNMPv1/v2/v3
电源：
输入电压：DC48-57V（双电源冗余备份）
接入端子：凤凰端子 支持双电源冗余
支持内置过流4.0A保护 支持反接保护
机械特性：
外壳：IP40防护等级，金属外壳
尺寸：179×134×46mm
重量：0.82Kg
安装方式：DIN卡轨式安装、壁挂式安装
散热方式：自然冷却，无风扇
冗余技术：
支持STP/RSTP/MSTP
组播技术：
支持IGMP v1/v2/v3、IGMP snooping
支持GMRP、支持静态组播
交换功能:
支持端口限速 支持端口汇聚 支持端口流控
支持端口VLAN、IEEE 802.1Q VLAN
支持广播风暴抑制
LED 指标：
电源指示灯：PWR
接口指示灯：电口、光口（Link/ACT）
防护等级：
IP40
认证：
通过认证 : CE、FCC、Rohs、ISO9001：2008 工信部入网许可证 公安部检验报告
安全：UL508(认证中）
平均无故障时间：
300,000 小时
TBC-GF27416W是款高性能网管型工业以太网交换机，产品符合FCC、CE、ROHS标准。可通过快速以太网接口和光纤接口实现多种组合，最多可达20路接口，最多含4路千兆接口，增强了设计网络和应用的灵活性。该系列交换机支持端口镜像、VLAN、igmp、QoS、stp/Rstp等丰富的二层软件特性及一系列实用的管理方式，如Web、SNMP 和继电器告警输出等，更好的为工厂自动化，智能交通，视频监控等工业应用领域组建快速稳定的远程终端接入网络提供安全可靠的解决方案
产品特点
●数据控制：支持802.3X全双工流控，支持网络风暴抑制
●冗余网络：支持STP/RSTP/MSTP，支持ERPS（自愈时间<20ms）
●组播管理：支持IGMP Snooping V1/V2/V3
●VLAN：支持IEEE 802.1Q VLAN，有效隔离广播域
●链路聚合：支持链路静态/动态聚合,提供完善的带宽利用率
●QOS：支持COS\DSCP，4个队列，支持WRR\SP调度模式
●安全管理：支持ACL访问控制列表，支持802.1X，支持用户分级管理
●管理功能：支持WEB、SNMP管理方式
●监控维护：支持端口镜像，接口状态监控，日志管理
●告警功能：支持电源，端口，异常状态继电器输出IP40防护等级
产品参数
产品名称:
管理型工业级交换机
产品型号:
TBC-GF27416W
端口描述:
16个RJ45端口+4个光纤接口
RJ45端口：
10/100/1000M自动侦测，全/半双工MDI/MDI-X自适应
光纤端口：
1000BaseFX端口（SFP插槽）
以太网标准：
IEEE802.3-10BaseT、IEEE802.3u-100BaseTX/100Base-FX、IEEE802.3x-Flow Control、IEEE802.3z-1000BaseLX、IEEE802.3ab-1000BaseTX、IEEE802.1ab逻辑链路发现协议、IEEE802.1D-Spanning Tree Protocol、IEEE802.1w-Rapid Spanning Tree Protoco、APS
IEEE802.1Q -VLAN Tagging、 IEEE802.1p -Class of Service、IEEE802.1X-Port Based Network Access Control等
行业标准：
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS :
IEC(EN)61000-4-2(ESD):±8kV接触放电,±15kV空气放电
IEC(EN)61000-4-3(RS):10V/m(80～1000MHz)
IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线:±2kV
IEC(EN)61000-4-5(Surge):电源线:±4kV CM/±2kV DM;数据线:±2kV
IEC(EN)61000-4-6(射频传导):3V(10kHz～150kHz),10V(150kHz～80MHz)
IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s
IEC(EN )61000-4-8
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
交换机属性：
应用层级：二层 背板总带宽：48Gbps
优先级队列：8 VLAN ID范围：1 ~ 4094
组播主数：512 MAC地址表大小：16 K
包缓冲区大小：8Mbits 交换延迟＜5us
工作环境：
工作温度：-40～85 °C（-40～185 °F）
储存温度 : -40～85 °C（-40～185 °F）
相对湿度 : 5%～95%(无凝露）
网络安全：
支持IEEE 802.1x 支持HTTP
支持RADIUS 支持用户分级
支持MAC地址绑定
管理与维护：
支持Console，WEB管理方式
支持SNMPv1/v2/v3
电源：
输入电压：DC12-48V（双电源冗余备份）
接入端子：凤凰端子 支持双电源冗余
支持内置过流4.0A保护 支持反接保护
机械特性：
外壳：IP40防护等级，金属外壳
尺寸：179×134×46mm
重量：0.82Kg
安装方式：卡轨式安装、壁挂式安装
散热方式：自然冷却，无风扇
冗余技术：
支持ERPS环网技术，自愈时间<20ms
支持STP/RSTP/MSTP
安装方式：卡轨式安装、壁挂式安装
组播技术：
支持IGMP v1/v2/v3、IGMP snooping
支持GMRP、支持静态组播
交换功能:
支持端口限速 支持端口汇聚 支持端口流控
支持端口VLAN、IEEE 802.1Q VLAN
支持广播风暴抑制
LED 指标：
电源指示灯：PWR
接口指示灯：电口、光口（Link/ACT）
防护等级：
IP40
工作环境：
工作温度：-40～85 °C（-40～185 °F）
储存温度 : -40～85 °C（-40～185 °F）
相对湿度 : 5%～95%(无凝露）
认证：
通过认证 : CE、FCC、Rohs、ISO9001：2008 工信部入网许可证 公安部检验报告
安全：UL508
平均无故障时间：
300,000 小时
