天博帮您解答：一个交换机到底能带几台摄像头？

一个交换机能带动多少个网络监控摄像头？千兆交换机一般接200万网络摄像机能接几个？24个网络头，用一台24口百兆交换机行不行？下面就这类问题做一些简单的分析！
一、根据摄像机的码流和数量来选择

1、摄像机码流
选择交换机前，首先要弄清楚每路图像占用多少带宽。

2、摄像机数量

要弄清楚交换机的带宽容量。常用交换机有百兆交换机、千兆交换机。它们的实际带宽一般只有理论值的 50~60% ，所以它们端口的可利用带宽大致是 50Mbps 或 500Mbps。

举例：根据你使用的网络摄像机的品牌看单台码流，再去估算一台交换机能接多少台摄像机。
①130万：960p摄像机单台码流通常 4M，用百兆交换机，那么就可以接 13 台（13×4=52M）； 用千兆交换机，可以接 125（125×4=500M）。
②200万：1080P摄像机单台码流通常 8M，用百兆交换机，可以接 7 台（ 7×8=56M）； 用千兆交换机，可以接 62 台（62×8=496M）。

  从网络拓扑结构上来讲，一个局域网通常是两到三层结构。接摄像机那端为接入层，一般用百兆交换机就够了，除非你在一个交换机上接了很多个摄像机。汇集层、核心层则要按该交换机汇聚了多少路图像来计算。计算方法如下：如果接 960P 的网络摄像机，一般 15 路图像以内，用百兆交换机；超过 15 路则用千兆交换机；如果接 1080P 的网络摄像机，一般 8 路图像以内，用百兆交换机，超过 8 路则用千兆交换机。

条件1：摄像机码流：4Mbps，20 个摄像机就是 20*4=80Mbps。 也就是说，接入层交换机上传端口必须满足 80Mbps/s 的传输速率要求，考虑到交换机实际传输速率(通常为标称值的 50%，100M 的也就 50 M 左右，)，所以接入层交换机应选用具有 1000M 上传口的交换机。

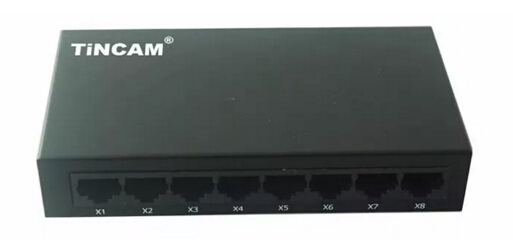

天博千兆8口以太网交换机

条件2：交换机的背板带宽，如选择 24 口交换机，自带二个 1000M 口，总共 26 口，则接入层的交换机背板带宽要求为(26*100M*2+1000*2*2)/1000=8.8Gbps 的背板带宽。

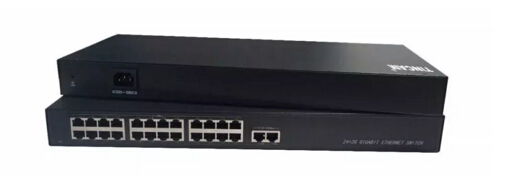

天博百兆24+2以太网交换机

条件3：包转发率：一个 1000M 口的包转发率为 1.488Mpps/s， 则接入层的交换机交换速率为：(24*100M/1000M+2)*1.488=6.55Mpps。

  根据以上条件得出：当有20路720P 摄像机接入一个交换机时，此交换机至少必须具有 1 个 1000M 上传口、20 个以上的 100M 接入端口才能满足需求。

2、汇聚层交换机

假如总共有5个交换机接入，每个交换机有 20 摄像机，码流为 4M,那么汇聚层的流量为：4Mbps*20 *5=400Mbps，那么汇聚层的上传端口必须是 1000M 以上的。

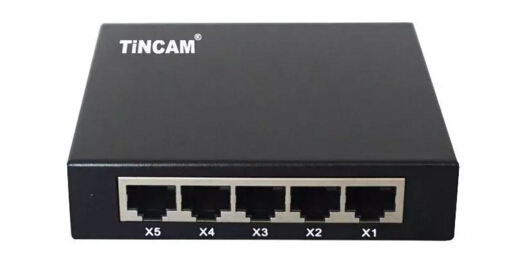

天博千兆5口以太网交换机

 如果 5 个 IPC 接入一个交换机，一般情况下需使用一个 8 口交换机，那么这个8 口交换机是否满足要求？可以看如下三个方面：

 背板带宽：端口数*端口速度*2=背板带宽 ，即 8*100*2=1.6Gbps。

 包交换率：端口数*端口速度/1000*1.488Mpps=包交换率（8*100/1000*1.488=1.200Mpps）

                                              天博百兆8口以太网交换机


   有些交换机的包交换率有时计算出不能达到此要求，那么就是非线速交换机，当进行大容量数量吞吐时，易造成延时。

   级联口带宽：IPC 的码流*数量=上传口的最小带宽，即 4.*5=20Mbps。通常情况下，当 IPC 带宽超过 45Mbps 时，建议使用 1000M 级联口。

局域网内的视频监控进行交换机选择时，接入层和汇聚层交换机的选择通常只需要考虑交换容量的因素就够了，因为用户通常都是通过核心交换机连接并获取视频的。另外，由于主要压力是在汇聚层交换机，因为既要承担监控存储的流量，还要承担实时查看调用监控的压力，所以选择适用的汇聚交换机显得非常重要。
