十种常见的光纤网络传输方案

   随着光纤通信网络行业技术的日益成熟，产品的日趋稳定，多种方案的实现越来越灵活且具有较高的可行性。光网络通信在监控传输领域使用的越来越多。今天我们来分享几种常见的光纤传输方案，需要对你有所助益。

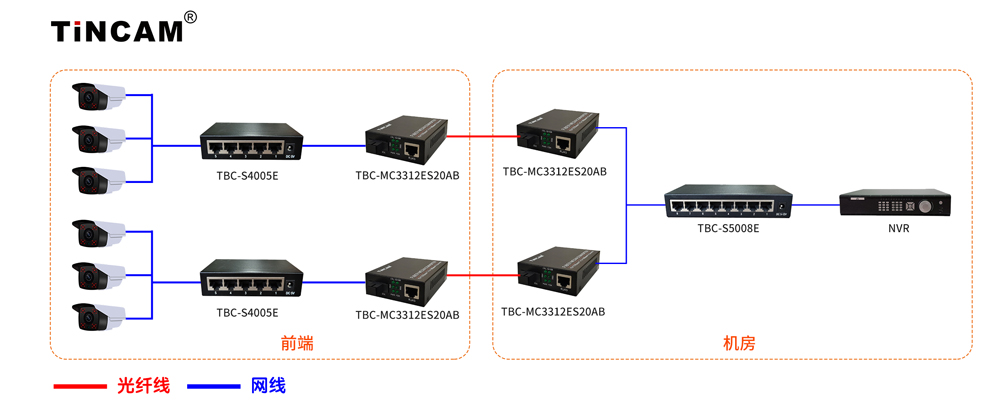

    方案一

    比较常见且稳定的传输方案，适用于小型项目。

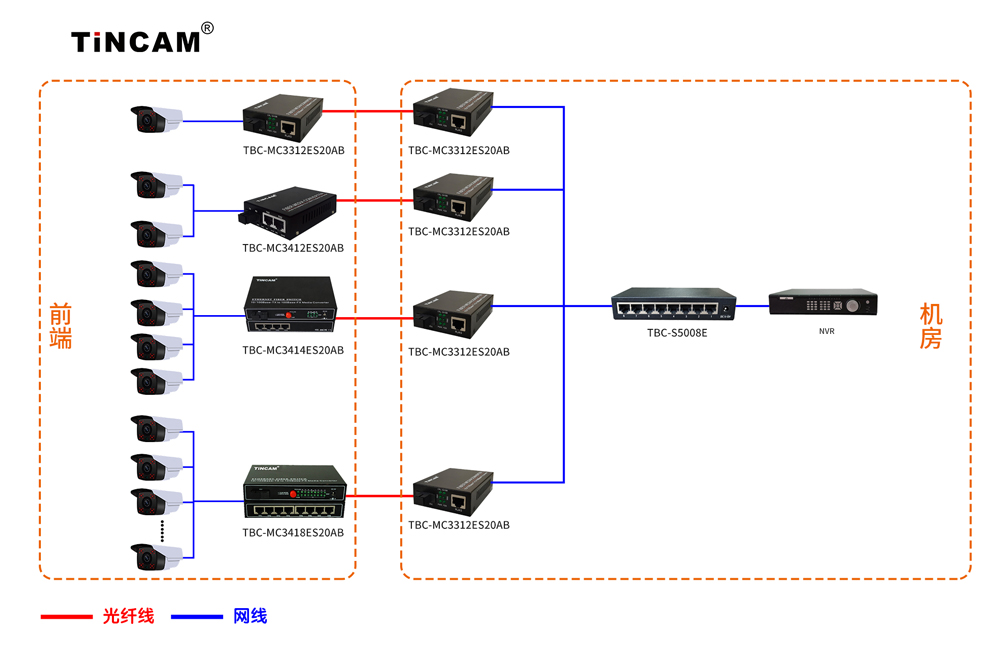

    方案二

    前端直接用1光多电的收发器连接摄像机，少用了一次交换机的中继。

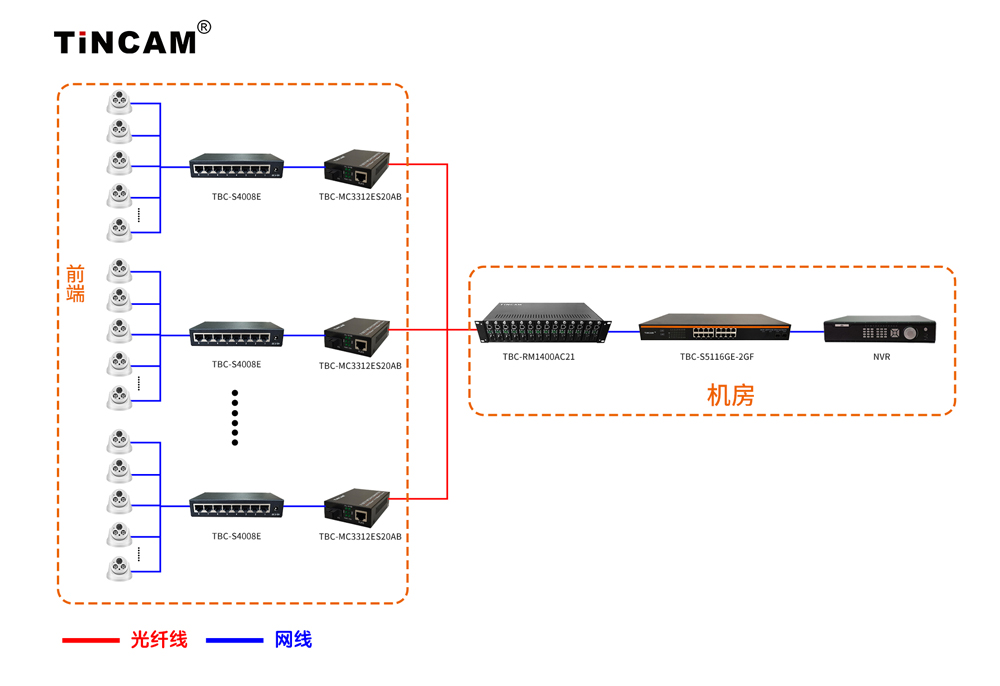

    方案三

    机房端收发器采用机架集中供电，节省了电源布线的繁琐，管理起来更加方便。

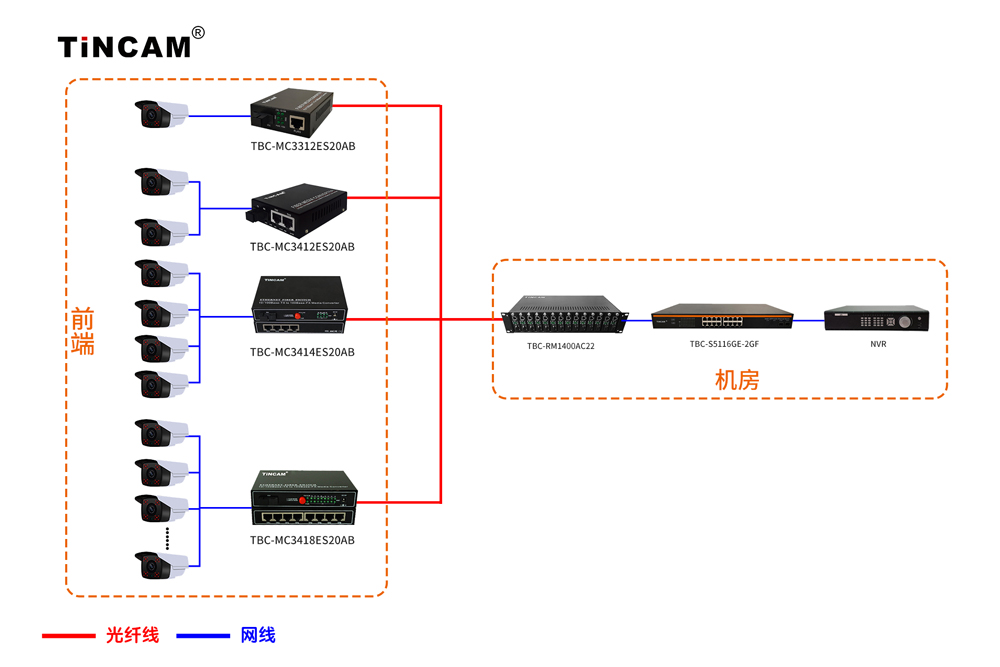

    方案四

    前端1光多电，后端收发器机架集中供电

    方案五

    在一些项目施工布线过程中，采用传统的布线方式光纤资源不够用的情况下，可以采用前端2光多电级联型的收发器，链接多个摄像机。

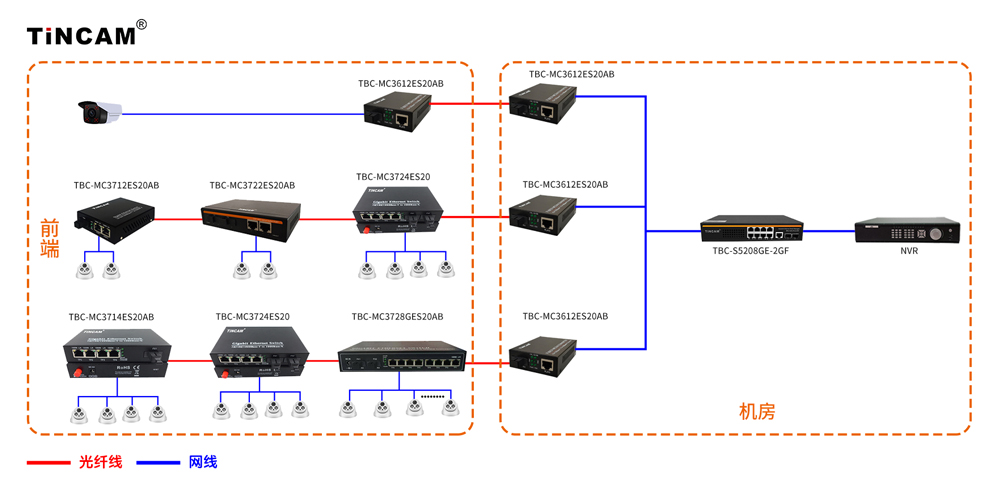

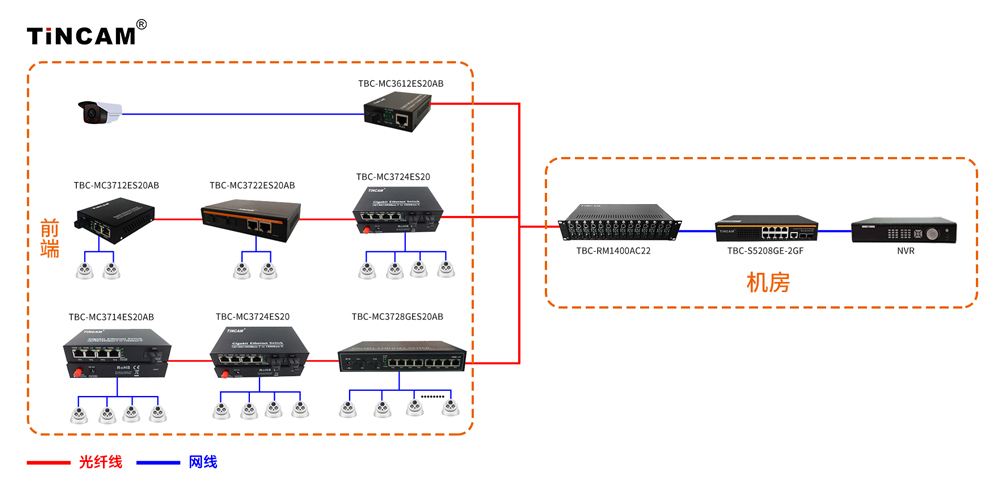

    方案六

    前端级联型收发器链接多个摄像机，通常一芯光纤上可以链接十几个二光多电的收发器，后端用收发器机架集中供电，统一管理。

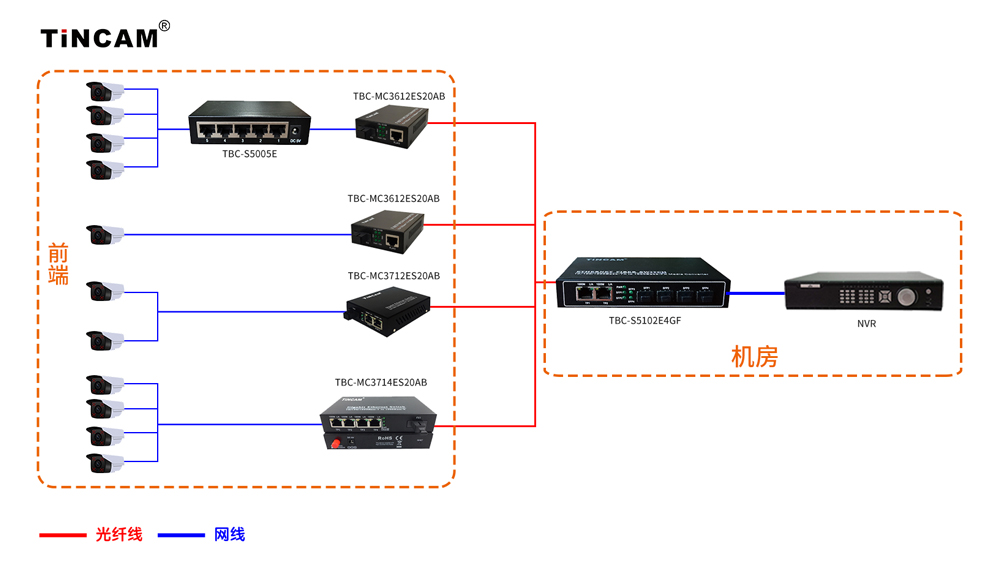

    方案七

    前端用交换机+收发器、1光多电收发器两种方式混合使用，后端用4光2电汇聚型收发器接收。随着多光口汇聚型光电交换机越来越多的使用，产品逐渐稳定。不足的地方是，后端4光2电汇聚型光电交换机，一旦1个光口坏了，需要整机返厂维修，影响到其他线路上摄像机的传输。

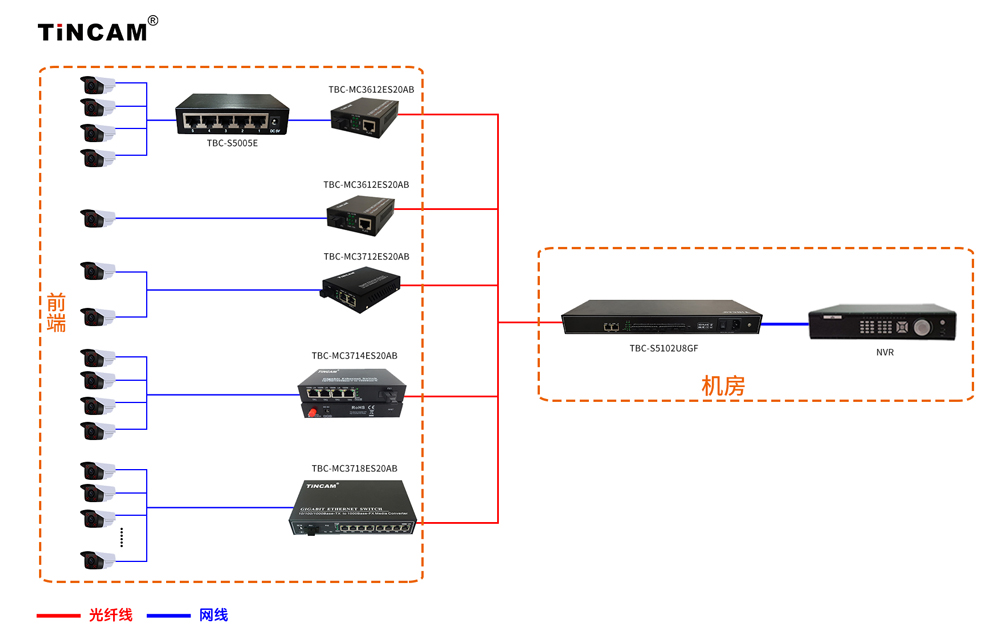

    方案八

    前端用交换机+收发器、1光多电收发器两种方式混合使用，后端用8光2电汇聚型收发器接收。随着多光口汇聚型光电交换机越来越多的使用，产品逐渐稳定。不足的地方是，后端8光2电汇聚型光电交换机，一旦1个光口坏了，需要整机返厂维修，影响到其他线路上摄像机的传输，当然了插SFP模块的光电交换机除外。

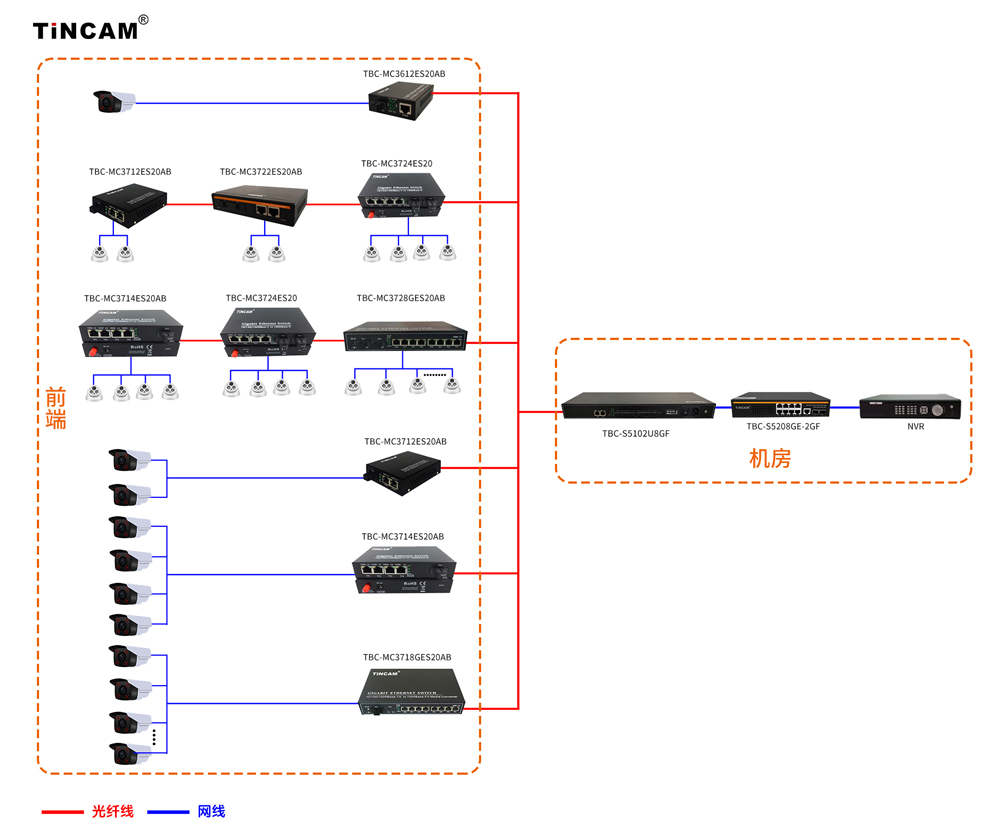

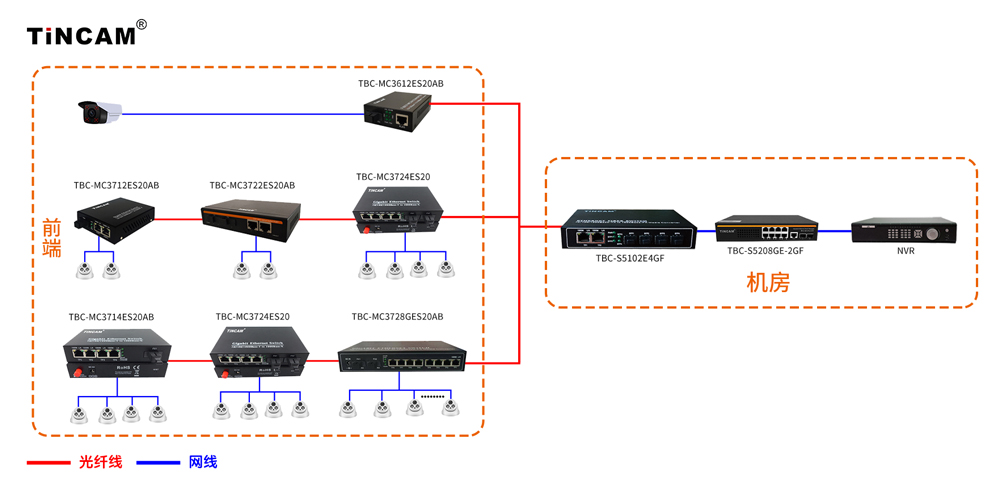

    方案九

     级联与汇聚混合使用的方式，最大限度的利用了光纤资源。减少了不必要布线所带来的麻烦。

    方案十

     级联与汇聚混合使用的方式，最大限度的利用了光纤资源。减少了不必要布线所带来的麻烦。
